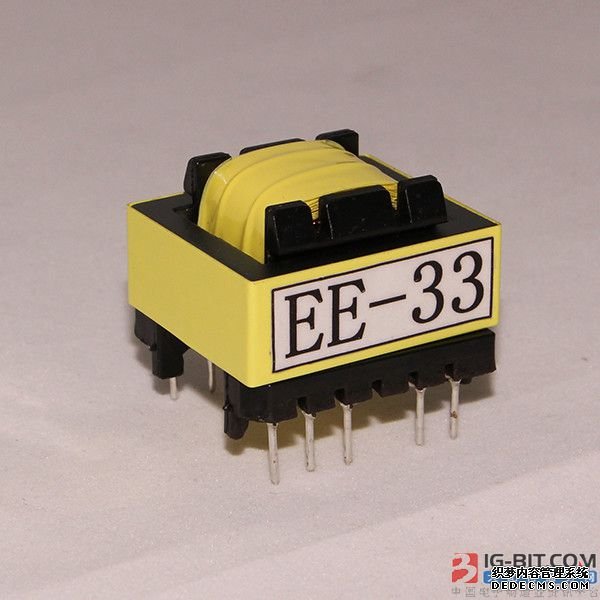

高频变压器的屏蔽分成內部屏蔽和外部屏蔽。屏蔽对变压器自身的性能并不是构成很大的危害,可是对全部家用电器上的危害十分大。也就是说人们经常听见EMI这一定义。
变压器內部屏蔽:
铜线绕法:变压器內部绕制屏蔽绕组时,电缆线径不可以太粗,一般来说使用和主绕组同样电缆线径的铜线就可以。以防避免漏感和接触电阻不良。另外还可以便捷生产制造,购置原料,节约部分换线的综合工时。实际匝数以齐整铺满线包幅宽就行,不可以堆叠,弄断的线头需彻底埋进线包内。不可以外露线包,以防高压不良。
铜箔绕组:变压器内部使用铜箔作为绕组时,铜箔的总宽尽可能与幅宽一样,以稍低于幅宽为好!太宽会导致铜箔两侧翘起来,造成漏感和分布电容不良。另外也有耐压试验不良的风险性。引线与主绕线组的电缆线径同样就可以,焊点需平,不可以有尖刺。采用三明治绕法时主绕组与次级之间的屏蔽,包0.9圈就能。
内部屏蔽作用:在原边和副边之间增加绕组或铜箔,找出一端接到原边的工作地上边,关键目地是将原边的共模干扰数据信号通过屏蔽层回流回到搔扰源,要是没有这一屏蔽层,有一部共模干扰数据信号就会通过原副边绕组之间的层间电容传送到副边,进而造成输出端EMI难题。
变压器外部屏蔽:
铜线绕法:变压器外部使用铜线绕制屏蔽绕组时,电缆线径和主绕组同样电缆线径的铜线就可以。在拼装完磁芯后,使用铜线沿磁芯方位一般绕疏绕5-10圈,引脚接地。
铜箔绕组:变压器外部使用铜箔作为屏蔽时,铜箔的总宽略低于磁芯的总宽。但包外铜箔时务必要包到1.1圈,使铜箔彻底合闭,合闭处最好是用焊锡起來。使用自粘铜箔时,一定要充分考虑耐压的问题许多P-S的耐压不良,许多时候是由于磁芯与绕组中间的高压不良。
外界屏蔽作用:变压器的外界紧靠磁芯和绕组包覆一层铜箔,这一层铜箔要合闭,产生一个环状回路。变压器的漏感电磁场不是在磁芯内部合闭,而是泄露到外部空间,在高频应用时,极强的漏磁场会在输入和输出端口的合闭回道上感应出工作电压,造成EMI检测結果变差。假如有外部屏蔽层,依据电磁感应原理,屏蔽层内会磁感应出电流量,产生相反的电磁场,相抵变压器漏电磁场的影响。
