在9月20日举办的“2019(深圳)AI+IoT与智能家居技术研讨会”上,东芝系统ISI战略策划部副高级经理刘炽伟也带来《东芝智能家居方案》的介绍。本次演讲重点介绍了以下几个部分:1. MCU产品线2、MCU方案3、电机驱动IC介绍4、MPD桥接产品介绍。
刘炽伟首先给大家介绍了东芝的产品线,“我们总共有172个产品线,以超过100种产品的强大阵容,满足广泛的需求。而且在过去20年我们卖出20亿类电子产品,并且在40年当中持续不断地更新技术,提高产品性能。在成本上面我们用新的技术来改进,封装不断缩小。”。为了满足市场的广泛用途,到目前为止,东芝已经形成了面向无刷电机、步进电机和有刷电机的超过100种产品的强大阵容,其中包括了众多用于满足近年来需求不断增长的产品。
接下来,刘炽伟便推出了新一代单片机产品线,是在2019年迎来新成员TXZ+系列 和 TXZ+E 系列。TXZ+ 系列拥有一体化的特点,拥用可拓展平台。 运用协处理器,减少CPU运算负载,同时外部晶振&电容减少,使用嵌入式传感器及驱动,减小了体积和成本。
东芝提供的单片机采用一个或多个Arm® Cortex®-M内核,该产品在通用型微控制器市场上很受欢迎。Arm® Cortex®-M0内核TX00系列支持Thumb®指令集,提供高能效。而且,TX00系列采用了东芝原创的高精度模拟功能。它非常适用于医疗、能源计量和便携式应用场合。
智能门锁设计方案

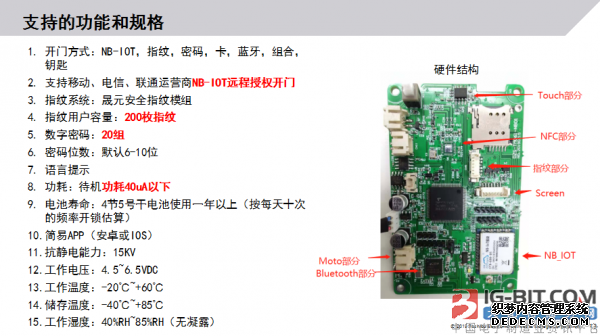

针对智能家居的应用,刘炽伟首先介绍了东芝智能门锁参考设计概要。
东芝此前针对住宅、办公室、智能小区的安全防范和现代化管理需求,推出了NB-IoT智能锁方案。该智能锁方案采用了基于蜂窝的窄带物联网远程开锁(NB-IOT),可通过七大开锁方式,对此,刘炽伟也讲到“我们希望可以多连接5000多种应用,往后我们也会发展一些M0核带有查密的协处理器,通过新的方案来加强安全的问题。”
智能空调室内机
接下来刘炽伟以智能空调为例介绍了 M3H 系列的应用。
以智能空调室内机为例,该空调室内机支持以下功能:远程状态监视及控制、BLDC调速使用矢量控制算法、双固件切换管理功能、远程固件升级功能。

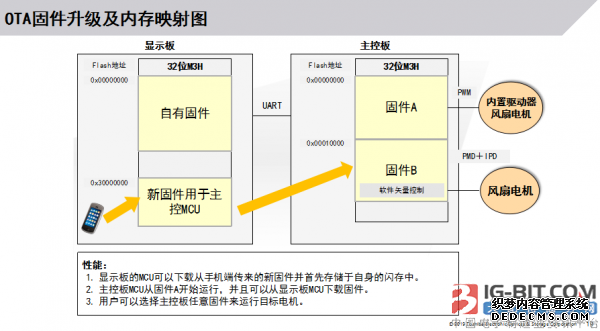

主控板功能包括:电机控制、固件下载和升级、新旧固件交换
主板运用矢量控制算法use BLDC电机控制,IC三电阻电流采样,三电阻电流采样,具有高可靠性,同时支持主控和风机控制二合一,不仅低成本,还具有高可靠性。
显示板功能包括:通过红外遥控来控制电机启动/停止及运行速度、传感器数据的读取和处理、通过UART口向主控板传递固件数据、从主控板获得电机状态、与智能手机进行数据交换。
显示板使用了Arm为IOT设计的mbed操作系统,并且支持Http协议,方便连接各种设备。
智能手机作为外化操作,可以显示其温度、湿度、电机转速显示,进行电机启动及速度控制。
“我们还有远程管理显示板,应用了红外传感器,还有wifi的模组,用来连接它主板。主板其实我们是二合一的根基,在APP方面我们也是开放开源的方式来办理。”解说道。
智能空调室外机
介绍完室内机,刘炽伟又讲解了智能空调的室外机。运用了M4K系列产品,该产品主要用于电机,变频控制工业设备。
Arm® Cortex®-M4 with FPU内核TXZ+系列支持Thumb®-2和Thumb®指令集,提供DSP扩展功能和浮点单元(FPU),从而实现了高的能效。 TXZ4+系列包括了集成高速NANO FLASH™-100, 等精选外围电路和高性能协同处理器的微控制器,所以它们非常适用于进行高速数据处理的应用场合。
智能空调采用3in1方案,东芝3in1方案通过对微处理器、驱动器集成电路和IPD进行自由组合,东芝能够为客户提供最佳的一体化解决方案,并正在积极推进新的产品及系统的开发,以尽快满足下一代产品的要求。其主要构成包括:系统构成压缩机、PFC、风机控制板、硬件设计(原理图+PCB图+BOM表+Gerber文件)、软件(压缩机驱动+PFC驱动+ DC电机驱动+用户指导手册)。
